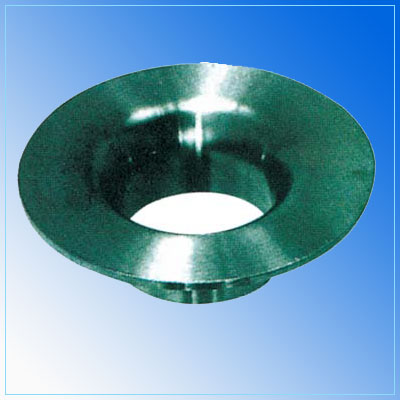

标准喷嘴流量计

更新:2015-10-19 17:17:57      点击:
  • 品牌:红旗仪表
  • 型号:LJP
  • 市场价:6500 元
  • 优惠价:5500 元
介绍

喷嘴流量计


一、喷嘴流量计简介


       喷嘴流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。


二、喷嘴流量计的安装


        一体式安装由智能显示仪(多参差变送器)和喷嘴装置一道组成喷嘴流量计。它自带有高品质的差压传感器、压力传感器,热电阻温度传感器。AW2003-型智能显示仪(多 参差变送器)不仅在差压传感器量程范围自动适应,而且各种补偿系数如:流出系数C、流 束膨张系数ε等均进行在线计算,真正实现了扩大量程的同时保证计量的精度。 采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值,不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。 分体式安装由独立的喷嘴装置、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。
       喷嘴流量变送器由喷嘴流量传感器和差压变送器组成,输出代表差压信号大小的4-20mA电信号,流量计算及温度、压力补偿由用户另外配置完成。有分体式安装和一体式安装两种结构。 一体式安装是产品出厂时己将差压变送器与喷嘴连接成一体,用户购买一体式喷嘴后,使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 分体式喷嘴流量变送器由独立的喷嘴流量传感器和差压变送器组成。喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。
       喷嘴流量传感器特点:只提供差压信号的形成部分(喷嘴部分),不提供差压变送器和流量计算显示部分,输出信号为流体在节流件前后形成的压力差。由用户自己进行其它配置。
