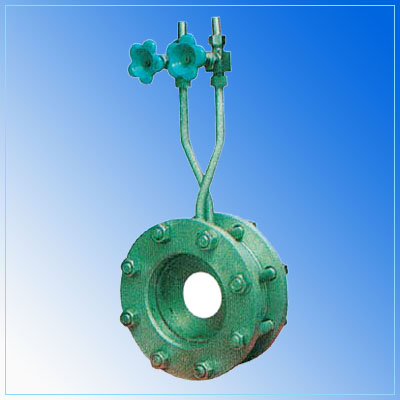

孔板流量计(标准孔板)
一、孔板流量计简介
孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定。
二、孔板流量计的应用
广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表
三、孔板流量计的特点
1、标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;
2、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;
4、检测件和差压显示仪表可分开不同厂家生产,便与专业化规模生产。
二、缺点
1、测量的重复性、精确度在流量传感器中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高;
2、范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶1~4∶1;
3、有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出;
4、压力损失大;
5、孔板以内孔锐角线来保证精度,因此传感器对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次;
6、采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。
一、孔板流量计介绍
孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定。
二、孔板流量计适用范围
三、孔板流量计的分类
标准孔板
标准孔板按常用取压方式可分为角接取压、法兰取压、径距取压三种类型。
圆缺孔板
偏心孔板
内藏孔板
特点:
(1)、结构紧凑,牢固耐用,工作可靠。
(2)、可以测小流量,现场安装方便。
(3)、要求配制一段直管段(前5D、后2D 需精密加工)。
使用条件:
(1)、公称通径:15-50mm
(2)、公称压力:≤6.3MPa
(3)、精确度(不确定度):2.5%
特点:结构简单、耐用、工作可靠。
不需要测量差压。
环形孔板
1、更适合测量饱和蒸汽、过热蒸汽以及煤气、冷却水等脏污流体。
2、更容易适应高温、高压流体的流量测量。
3、比圆缺孔板、偏心孔板工作更可靠,测量更精确。
4、以较低的成本制成耐腐蚀型,测量腐蚀性流体的流量。
5、由于本产品外部形状简单,容易制成夹套保湿型在夹套内通蒸汽,可以防止被测流体(如重油、渣油等)在测量管段内凝结或粘附;通以冷却液,可防止易汽化的液体在流经测流板时形成汽液两相流。
6、采用均压环结构,减少了测量误差来源引至差压变送器的是在测流板上、下游处取压管横截面的静压平均值,减弱了上游局部阻力形成的速度分布畸变对精度的影响,实际精度更接近基本精度。
7、要求较低的前后直管段
8、采用一体型结构形式,减少管线敷设。
9、采用带远传膜盒的差压变送器,可以测量诸如煤粉、渣油等脏污液体的流量。
工作原理:环形孔板节流装置和普通的标准孔板一样,依据的基本原理是流体连续性方程和伯努利方程。把环形孔板安装在圆管中,当液体流经节流装置时,其上、下游侧之间就会产生压力差。
连接方式:法兰连接和焊接连接。
